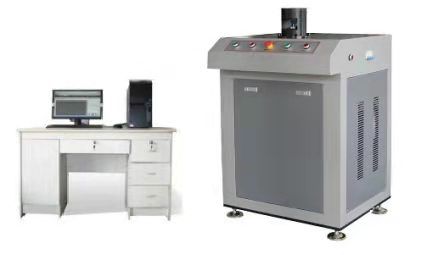

GBW-60微機控制全自動杯突試驗機

GBW-60微機控制全自動杯突試驗機 產品介紹GBW-60微機控制全自動杯突試驗機，是對金屬薄板和帶材料進行延展性試驗的專用設備，檢驗各種金屬板材的各項異性。采用液壓夾緊、液壓沖壓的復合油缸；試樣出現裂紋自動停車，易于觀察裂紋；有峰值記憶功能，即沖壓力、變形深度自動記憶；沖頭及試樣更換、裝卸方便。

GBW-60微機控制全自動杯突試驗機 功能特點1、該杯突試驗機采用了新型的結構原理，為伺服電機恒速度加載，可實現恒速率控制，由單片機控制沖壓過程，沖壓速度可無級調速、預先調定。（過去油缸油源加力無法實現恒速率控制）。 2、夾緊力由液壓油源獨立加載，夾緊力可調整，數據同步顯示、可獨立標定。 3、測力裝置已改過去液壓傳感器為輪輻式傳感器，杯突值測量為編碼器測量，結合輪輻式傳感器（直接測力）大大提高了試驗機測量杯突值的準確性和可靠性。 4、杯突夾具更換方便、試樣裝卸簡便，試樣放入后，按自動按鈕即可完成夾緊，試驗參數可輸入、更改，沖壓過程全自動一鍵完成、無人為影響，可實現閉環控制，沖壓力值下降判斷試樣出現裂紋自動停車，同時易于觀察試驗過程，能更準確的判斷出現裂紋瞬間的杯突值。試驗數據計算機顯示，并有峰值記憶功能，即沖壓力、杯突值等，可實現試驗結果的存儲等。增加附具可做沖杯試驗。

GBW-60微機控制全自動杯突試驗機 板材厚度 0.1～2mm（高精度傳感器，可實現超薄板材試驗） 板材寬度 90-100mm 沖頭行程 40mm 加緊活塞行程 40mm 沖壓負荷 60kNmax 夾緊負荷 10kN 杯突值分辨率 0.01mm 杯突試驗模具規格 ●標準沖頭球：φ20±0.05mm●標準墊模孔徑：φ33±0.1mm●標準固定模孔徑：φ27±0.05mm 特殊定貨可提供非標模具 可符合美標、歐標等國際標準的杯突試驗機 液壓油 N46號液壓油（一般加油站可購到）技術參數 試驗速度 2-100mm/min 電源 AC220V 外形尺寸 700×360×1700（mm） 重量 500Kg
