磁粉探傷儀

磁粉探傷儀概述：

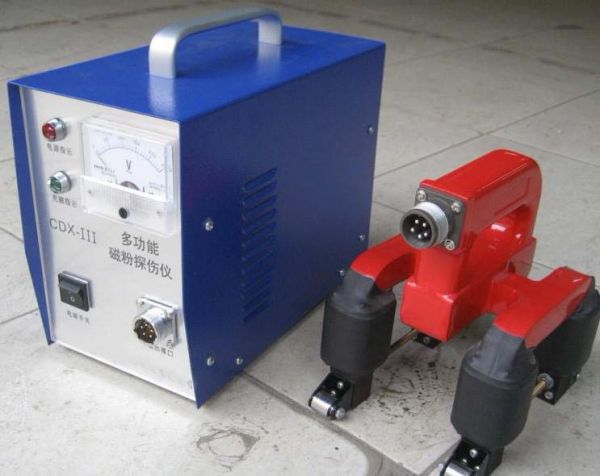

ＣＤＸ－Ⅱ型多用磁粉探傷儀，除具有便攜式機種一切優點外，還具有移動式機種的某些長處，儀器面板下部裝有兩個輸出插座，可分別供給Ｅ型、Ａ型、Ｄ型探頭和Ｏ型環探線圈所需的交流電流。直流輸出只可用于Ａ型和Ｄ型磁軛探頭對工件進行直流磁化,可選配Ｅ、Ｄ、Ｏ、Ａ四種探頭，直流檢測時請將“交流  直流”撥檔開關撥至直流檔，此時直流輸出航空插座可連接Ａ或Ｄ型探頭；交流檢測時請將“交流  直流”撥檔開關撥至交流檔，此時交流輸出航空插座可連接Ｅ、Ｄ、Ｏ、Ａ型中的任一種探頭。

1、Ｅ型探頭：（即旋轉磁場探頭）

它能對各種焊縫和幾何形狀大的曲面，進行一次全方位探傷，不需要像Ｄ型、Ａ型探頭那樣，對每一部位必須在互相垂直的方向上分二次探傷，因而提高了探傷速度，由于探頭上裝有工作照明燈，便于讓探傷工在足夠的光度下進行觀察，探頭裝有滾輪，即方便操作又增加了速度。

２、Ｄ型探頭：（即電磁軛探頭）

它配有關節，可對平面、曲面工件進行交直流探傷。

３、Ａ型探頭：（即馬蹄探頭）

它可以對各種角焊縫、大型工件內外角進行交、直流局部探傷。

４、Ｏ型探頭：（即環型線圈）

Ｏ型探頭內部磁場強度高達180奧斯特，滿足所有能放入線圈工件的周向裂紋檢測，用它來檢測工件的疲勞裂紋（疲勞裂紋均垂直于軸向）極為方便，用它還可對工件進行遠離法退磁，對工廠中不慎磁化的工具、量具均可進行無損退磁。

本機采用可控硅觸發電路，電子元件經嚴格篩選，整機經老化處理，故工作性能穩定可靠，故障率低。儀器輸出為安全電壓，對不允許進入高壓設備探傷的場合更為合適。

磁粉探傷儀主要技術指標：

1、Ｅ型探頭：

（1）提升力：≥12Kg

（2）極 距：110mm

（3）工作電流：≥7A

（4）探傷速度：6米/分

（5）工作電壓：38V﹡2

（6）重量：3.0Kg

2、Ｄ型探頭：

（1）提升力：AC≥5Kg  DC≥18Kg （無關節時）

（2）極距：50－200mm（可調）

（3）工作電流：≥8Ａ

（4）工作電壓：ＡＣ=38Ｖ、ＤＣ=9Ｖ

（5）重量：2.5Kg

3、Ａ型探頭：

（1）提升力：ＡＣ≥4.5Ｋg ＤＣ≥18Ｋｇ

（2）極距：20－160mm（可調）

（3）工作電壓：ＡＣ=38Ｖ、ＤＣ=9Ｖ

（4）重量：2.0Kg

4、Ｏ型探頭：

（1）中心磁強：≥180Ｏｅ

（2）工作電壓：ＡＣ=38Ｖ

（3）內徑：150mm

（4）重量：2.5Kg

5、主機：

（1）電源：220Ｖ±10％ 50Ｈｚ 5Ａ

（2）外型尺寸：262×130×228mm

（3）重 量：7.0Kg
