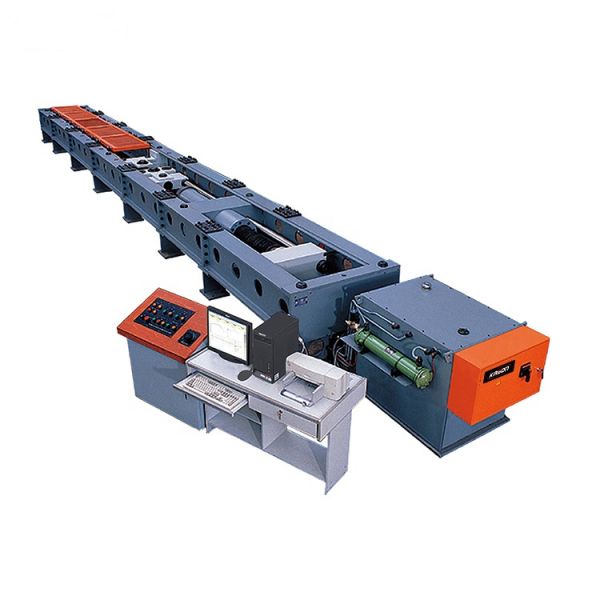

微機靜載錨固試驗機

微機靜載錨固試驗機主機部分：

u 本機主要用于超長、超大部件的拉伸試驗，可以滿足國家標準關于試驗規定中的各項標準試驗，可以進行材料或產品的工藝合格性能驗證試驗；

u 該機主機部分是框架式結構，框架前端油缸固定座與前夾頭之間為壓縮空間空間,前夾頭與后夾頭之間為拉伸空間，拉伸行程可通過油缸移動來實現，拉伸空間通過中橫梁移動來實現；

u 該機采用雙向油缸結構形式，有效的降低了設備高度、使試樣裝夾更加便利；

工作部分全封閉防護罩（氣彈簧支撐式）。

? 標準試驗輔具：

u Φ200壓縮試驗裝置一套；

u 插銷式拉伸輔具一套；

微機靜載錨固試驗機 產品技術參數：

u 主機結構形式：框架式結構；

u 試驗力：2000kN；

u 試驗機級別： 1級；

u 試驗力測量范圍：2%-100%FS；

u 試驗力分辨力：滿量程的1/300000；

u 試驗力示值相對誤差：±1%；

u 位移測量分辨力：0.005mm；

u 位移示值相對誤差：±0.5%；

u 電子引伸計標距：50mm；

u 電子引伸計有效行程：10mm；

u 變形示值相對誤差：±0.5%；

u 應力加荷速率范圍：5KN/s～20kN/s；

u 位移空載速度：0.1～200mm/min；

u 變形加載速度：0.00005～0.05mm/S；

u 拉伸夾頭間小間距：1140mm（兩銷孔中心距）；

u 有效壓縮行程：50～1050mm

u 油缸行程：1000mm；

u 夾頭間拉伸空間：120000mm；

u 總功率：15kW(AC/380V）。

微機靜載錨固試驗機 產品標準配置：

u 2000kN高剛性框架式并列雙油缸雙空間主機一臺；

含2000KN雙向油缸一套；

u 2000kN高精度輪輻式負荷傳感器一支；

u 日本內密控NEMICON高精度拉線編碼器一支；

u 德國力士樂Rexroth電液伺服閥一支；

u 日本NACHI不二越油泵一支；

u 美國ABB三相異步電動機一支；

u 油研換向閥，油研溢流閥各一套；

u 風冷系統一套；

u 微機控制電液伺服萬能試驗機專用試驗軟件(中文版)；

u 聯想臺式電腦一臺；

u HPA4彩色噴墨打印機一臺。
