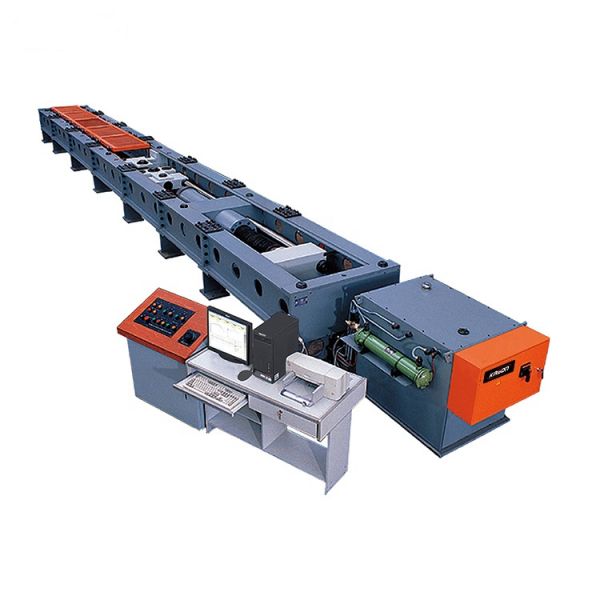

多環鏈臥式拉力試驗機

多環鏈臥式拉力試驗機工作原理：主機由高度可調可支撐框架（由機座，絲杠及移動橫梁組成）和工作油缸、活塞、工作臺、光杠及上橫梁組成）這兩部分組成。電液伺服臥式拉力試驗機工作原理是由高壓油泵向工作油缸供油，通過活塞運動，推動工作臺和上橫梁與移動橫向上運動，推動工作臺和上橫梁向上運動，進行試驗的拉伸或壓縮試驗。而試驗空間的調整主要是通過驅動機構使移動橫梁升降達到。

多環鏈臥式拉力試驗機參數：

數顯式試驗力kN：300 600 1000；

試驗力測量范圍kN：50～1000；

試驗力示值相對誤差：≤示值的±1%；

試驗力分辨率：0.01kN；

位移測量分辨力mm：0.01；

變形測量精度mm：0.01；

拉伸試驗空間mm：1000；

壓縮空間mm：600；

活塞行程mm：150；

圓試樣鉗口夾持直徑mm：15.20mm（其他規格另配）；

活塞移動速度mm/min：50；

夾緊方式：自動加緊；

主機外形尺寸mm：720×580×2350；

測力柜外形尺寸mm：1000×700×1400；

供電電源：220V/380V。
